MC系列脈沖布袋除塵器

產品概述

產品概述MC-II方型脈沖布袋除塵器是在MC-Ⅰ型的基礎上經改進修改而成的，它除了具有Ⅰ型除塵效率高、處理風量大、性能穩定、操作維修方便等特點外，還具有比I型使用效果好，不易積粉、應用范圍廣等特點，廣泛適用于糧食食品、飼料、冶金化工、建材、醫藥等行業的通風除塵…

400-822-0082: 在線聯系

: MC系列脈沖布袋除塵器

產品詳情圖片集錦

產品概述

MC-II方型脈沖布袋除塵器是在MC-Ⅰ型的基礎上經改進修改而成的，它除了具有Ⅰ型除塵效率高、處理風量大、性能穩定、操作維修方便等特點外，還具有比I型使用效果好，不易積粉、應用范圍廣等特點，廣泛適用于糧食食品、飼料、冶金化工、建材、醫藥等行業的通風除塵和粉塵回收。

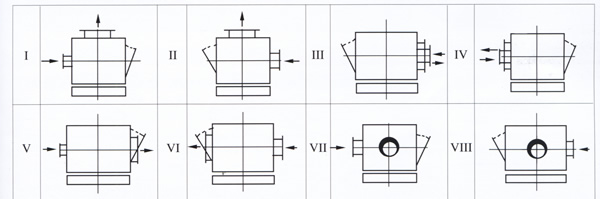

配裝形式

技術參數

參數/型號		MC24	MC36	MC48	MC60	MC72	MC84	MC96	MC120
過濾面積(m2)		18	27	36	45	54	63	72	90
濾袋數量(只)		24	36	48	60	72	84	96	120
過濾風速(L/m2.s)		20-40	20-40	20-40	20-40	20-40	20-40	20-40	20-40
過濾風量(m3/h)		1300-2600	1950-3900	2600-5200	3240-6480	3900-7800	4550-9100	5200-10500	6500-13000
外形尺寸	長	1000	1400	1800	2200	2600	3000	3560	4360
外形尺寸	寬×高	1450×3700			1450×3850			1450×4100
清灰裝置	脈沖閥數量	4	6	8	10	12	14	16	20
	耗用壓縮空氣量m3	0.07 -0.30	0.11 -0.40	0.15 -0.50	0.18 -0.60	0.22 -0.60	0.25 -0.90	0.29 -0.90	0.37 -0.90
	壓縮空氣壓力(kg/cm2)	5-7

安裝示意圖

主要尺寸

參數/型號	MC24	MC36	MC48	MC60	MC72	MC84	MC96	MC120
A	1000	1400	1800	2200	2600	3000	3560	4360
B	1450
C	780	1180	1600	2000	2400	1400+1400	1670+1670	2080+2080
D	1230
E	3700			3850			4100
F	3500			3600			3850
G	1700			1750			2000
H	3040			3090			3300
a	476	576	876	876	1076	676	776	876
b	336	376
c	400	500	800	800	1000	600×2	700×1	800×2
d	260	300 300×2
e	576	576	876	876	1076	1276	1326	1436
f	276	376
g	500	500	800	800	1000	1200	1250	1360
h	200	300
k1×h1 k1×2	110×4 =440	108×5 =540	120×7 =840	120×7 =840	120×7+100×2 =1040	110×4+100×2 =640	110×5+95×2 =740	120×7 =840
k2×n2	150×2=300	113.3×3=340
k3×n3 *k32**	108×5 =540	108×5 =540	120×7 =840	120×7 =840	120×7+ 100×2 =1040	124×10 =1240	120×9+ 105×2 =1290	120×10+ 100×2 =1400
*k4n4**	120×2=240	113.3×3=340
排灰口蝶閥直徑	150	150	150	150	150	200	200	200
